RigExpert Stick XPro 0,1 až 1000 MHz

RigExpert Stick XPro
Zcela nový miniaturní analyzer

Frekvenční rozsah: 0,1 až 1000 MHz

Měření pro systémy: 12,5, 25, 28, 37, 50, 75, 100, 150, 200, 300, 450, 600 Ohm

Rozsah měření SWR

1 až 10 v režimech grafu
1 až 100 v numerických režimech

Rozsah R a X

0…10000, -10000…10000

Režimy zobrazení

HAM (rychlá kontrola jednopásmové antény)
Multé (rychlá kontrola vícepásmových antén)
Režim kalibrace OSL
Graf R, X
Graf ztráty návratnosti
Jednoduché (měření SWR, |Z|, R, X, C, L, RL, Mag&Phase)
graf SWR
TDR (vzdálenost k chybě)
Kable nástroje (StubTuner, délka kabelu, impedance, měření ztrát)

RF výstup:
Typ konektoru: N
Výstupní výkon: -10 dBm (při zátěži 50 ohmů)
Tvar výstupního signálu: obdelník

Jedna lithium-iontová baterie 3,7 V typ 18650
Když je analyzátor připojen k PC nebo DC adaptéru s USB zásuvkou, odebírá energii z těchto zdrojů
Doba nabíjení: 3 hodiny při použití nabíječky

Rozhraní

2 × 3 klávesy na voděodolné klávesnici
Display 220x220 TFT
Nabídky a obrazovky nápovědy v angličtině (ve výchozím nastavení)
USB připojení k osobnímu počítači

Provozní teplota
-20°- 55°C (-4°-131°F)
Hmotnost
185 gramů s baterií

Rozměry:
185 x 40 x 33 mm (7,3 x 1,6 x 1,3 palce)

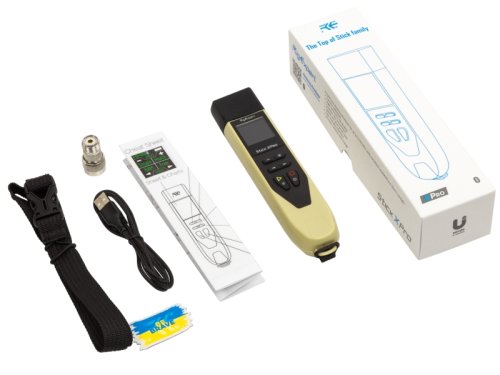

Příslušenství uvnitř krabice
Rychlý průvodce, popruh na krk, kabel USB, adaptér typu N na UHF
